牛奶储罐液位计厂家详细资料： 牛奶储罐液位计厂家 牛奶储罐液位计专业生产厂家 欢迎广大客户： MY-UHZ由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
二、工作原理：
主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
三、主要技术指标
1、量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.51090～2
3、介质粘度： ≤0.0203Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10

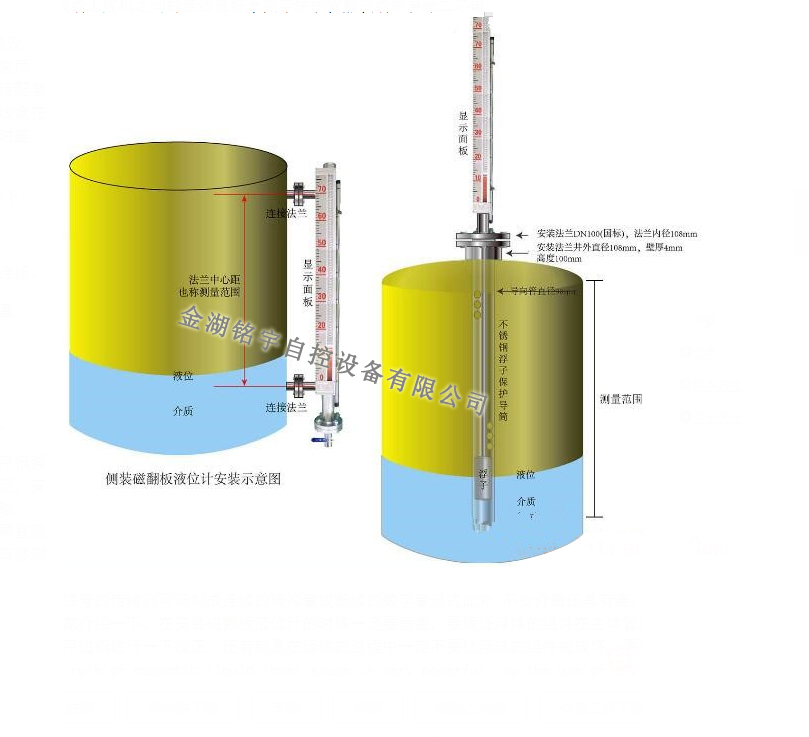

7、安装方式：侧装式、装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：PN4.0 DN25 HG20593（侧装式）
PN1.0 DN100 HG20593（装式、底装式），可以根据用户的需要殊定制。 注：当液位计安能装受环境影响，空间位置L1<300订货时应明显提出。 安装形式内容 | 侧装式 | 安装间距 ( 测量范围 ) | 500,800,1100,1400,1700,2000,2500,3000mm | 工作压力 | 0.6,1.6,2.5,4.0MPa | 介质密度 | ≥ 0.76g/cm 3 | 介质温度 | -40 ℃ ~100 ℃ | 环境温度 | -40 ℃ ~+70 ℃ | 示值误差 | ± 10mm | 介质粘度 | ≤ 1st(10 - 4 m/s) | 上下限开关输出 | 1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4 | 电远传连续显示 | 1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆征 ia Ⅱ CT4 本质安全型 |
三、牛奶储罐液位计选型表： UHZ | | 牛奶储罐 | | 0-侧侧安装 | 测量型式 | | 1-部安装 | | 2-底部安装 | | 3-侧安装 | | 4-侧底安装 | | | 0-双面板 | 显示方式 | | | 1-单面板 | | | 2-单带夜光型 | | | 3-LED显示型 | | | | 0-无远传变送器 | 远传输出 | | | | 1-普通型捆绑式远传(4-20mA) | | | | 2-高温型捆绑式远传(4-20mA) | | | | | 0-普通型 | 防爆形式 | | | | | G-隔爆型 | | | | | Z-本安型 | | | | | F-配安全栅 | | | | | | 0-无报警 | 报警形式 | | | | | | S-上报警(闭) | | | | | | X-下报警(开) | | | | | | K-上、下报警 | | | | | | | A-321 | 材质选型 | | | | | | | B-304 | | | | | | | C-316L | | | | | | | D-RPP | | | | | | | E-UPVC | | | | | | | F-304内衬PTFE | | | | | | | | 0-≤1.0MPa | 工作压力 | | | | | | | | 1-≤1.6MPa | | | | | | | | 2-≤2.5MPa | | | | | | | | 3-≤4.0MPa | | | | | | | | 4-≤6.4MPa | | | | | | | | 5-≤10.0MPa | | | | | | | | | A-≤60℃ | 工作温度 | | | | | | | | | B-≤100℃ | | | | | | | | | C-≤120℃ | | | | | | | | | D-≤180℃ | | | | | | | | | E-≤250℃ | | | | | | | | | F-≤350℃ | | | | | | | | | G-≤450℃ | | | | | | | | | | 0-DN10(适用于侧装) | 安装法兰 | | | | | | | | | | 1-DN15(适用于侧装) | | | | | | | | | | 2-DN20(适用于侧装) | | | | | | | | | | 3-DN25(适用于侧装) | | | | | | | | | | 4-DN32(适用于侧装) | | | | | | | | | | 5-DN80(适用于装) | | | | | | | | | | 6-DN100(适用于装) | | | | | | | | | | 7-DN100(适用于装) | | | | | | | | | | | A-无排污阀 | 排污排气选型 | | | | | | | | | | | B-排污阀 | | | | | | | | | | | C-排气阀 | | | | | | | | | | | D-带排污和排气阀 | | | | | | | | | | | | V-真空夹套型(防霜型) | 殊要求 | | | | | | | | | | | | W-蒸汽夹套型 | | | | | | | | | | | | X-电伴热型 | | | | | | | | | | | | | -□□□□ | 中心距、深度 | | | | | | | | | | | | | | -□□ | 介质密度ρ(g/c ) |
