脱硫烟气流量计厂家详细说明 脱硫烟气流量计厂家 质优价廉 * 可以根据客户现场要求同时支持定制产品，为殊要求用户带了更多的选择优势 欢迎广大客户： 手机 MY-LUGB采用*差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗振性差、小信号数据紊乱等问题，并采用了*的传感器封装技术和防护措施，保证了产品的可靠性。每种型式都有整体、分体结构，根据测量管径不同，有管道式、插入式两种安装方式，以适应不同的安装环境本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。 脱硫烟气流量计基本配置： 法兰标准：GB/T9119-2000和GB/T9113.2-2000,法兰标准和材质也可以根据客户的具体要求来定。 本体材质：304不锈钢（或按用户要求定制）。 检测传感器材料：316L 液晶显示屏：流量计配备高精度液晶显示屏，基本配置双排液晶、8位数字显示，能显示累积流量、瞬时流量、工况温度、工况压力、流速、通讯地址和输出20mA对应的z大流量(可以任意设定)及流向指示。 以上配置可以按客户不同要求定制
脱硫烟气流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。 脱硫烟气流量计类型 1、涡街通用型 主要用途及应用领域： 可用于测量饱和蒸汽、过热蒸汽、压缩空气、水等一般气体和液体。 适用于热电站供汽公司、造纸、印染、纺织、化纤、冶金、石化、矿山、钢铁、油田、医药、生物、食品、精细化工、学校、科研等需要测量蒸汽、气体和液体流量的地方。 2、脱硫烟气流量计小口径型 脱硫烟气流量计主要用途主及点: 可用于测量小管道中流体流量，如管道中的微小蒸汽流量、微小气体流量和微小洁净液体流量等。点如下： *流量计口径可从DN6—DN15； *测量液体z低流速为0.5 m/s，z小口径对应的z小流量为50l/h(0.84l/min)； *测量气体z低流速为5m/s，z小口径对应的z小流量为0.5m3/h(8.4l/min)； *与工艺管道连接方式可选螺纹、卡箍、油轮、皮套管和法兰等连接。 3、涡街大口径型 脱硫烟气流量计主要用途主及点: 可用于测量管道口径大于ND300中流体流量，如管道中的饱和蒸汽流量、过热蒸汽流量、常见气体和液体流量等。点如下： *流量计口径可从DN350—DN600； *测量液体z高流速为5 m/s，z大口径对应的z大流量为5100m3/h； *测量气体z高流速为50m/s，z大口径对应的z大流量为51000m3/h； *与工艺管道连接方式可选法兰夹装和法兰连接等。 4、涡街缩径型 脱硫烟气流量计主要用途主及点 可用于测量“大管径小流量”或“大管径低流速”管道中流体流量，将不好测量变为可以正常测量，如管道中的小蒸汽流量、小气体流量和小洁净液体流量等。点如下： *流量计口径可缩小但不改变与工艺管道连接尺寸，即无需做缩管改动； *仪表口径缩径后，具有一定的整流作用，可测下限流速将会变得更低； *测量液体z低流速为0.3 m/s，量程比10：1； *测量蒸汽和气体z低流速为3m/s，量程比10：1； *流量计向小缩径的等级原则上无限制，但要考虑到压力损失的大小。 5、涡街插入式 主要用途主及点 可在新、旧大口径碳钢管道上开孔安装用于测量蒸汽、压缩空气、煤气、天然气和其他气体流量和液体流量。点如下： *安装插入式流量计时，在工艺管道上开孔尺寸为￠50； *插入式流量计口径可从DN150—DN2000； *测量液体流量z低流速为0.8 m/s； *测量气体流量z低流速为8m/s； *与工艺管道连接方式：先在管道上开孔后，再在孔上焊接短鞍形管，用仪表上的法兰与鞍形管法兰连接。 6、涡街隔爆型 主要用途主及点 可用在防爆级别要求为ⅡB、自燃温度组别为T3—T6中测量具有爆炸性危险气体。防爆结构型式为隔爆型。 7、涡街智能一体型 主要点 *一体化：结构紧凑性价比高 一台智能一体型涡街流量计=涡街传感器+ +压力变送器+PT100+流量积算仪，共4个部分组成一体，一套智能一体型涡街流量计相当于单买上述4台仪表的价格。 *一体化：安装简单 因为内置温度和压力传感器，无须再外接，所以减少了压力变速器和PT100的安装，也不再需要用引压管以及压变和PT100的电源线和信号引线。 *一体化：使用方便 现场就地直读流量数据，瞬时流量和累计量，还可直接查阅温度和压力数值大小。 *一体化，智能型 脱硫烟气流量计主要点： 1、可在很宽的流量范围内准确测量气体、液体和蒸汽的流量而不受流体物理性质的影响；
2、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压；
3、安全防爆，适用于恶劣环境；
4、无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长；
5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上；
6、温压补偿一体化设计；
7、电流输出均为电隔离型,具有良好的共模干扰抑制能力；
8、同时显示流量值与累计流量值,不必轮流切换；
9、采用抗振动探头，有效消除外界振动影响；
10、采用分体式信号转换器，电缆z长100米；
11、量程比宽达20：1；
12、仪表整体结构设计合理，动态测量范围宽，压力损失小；
13、表体采用不锈钢材质，可适用于腐蚀性介质的测量；
14、现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接。 脱硫烟气流量计基本结构和安装尺寸 流量计由表体、支柱和放大显示装置组成。有两种与管道连接的方式，即法兰卡装方式和法兰连接方式。图2为法兰卡装示意，图3是法兰连接示意，表1、表2为有关参考尺寸。 图1 法兰连接方式 图2 法兰卡装方式 表1 法兰连接参考尺寸(mm) DN | L | H | D1 | D | 螺栓 | 只数 | 80 | 255 | 375 | 160 | 200 | M16*70 | 8 | 100 | 280 | 410 | 190 | 235 | M20*70 | 8 | 150 | 330 | 475 | 250 | 300 | M24*80 | 8 | 200 | 380 | 535 | 310 | 360 | M24*80 | 12 | 250 | 430 | 600 | 370 | 425 | M27*90 | 12 | 300 | 480 | 660 | 430 | 485 | M27*90 | 16 |
表2 法兰卡装参考尺寸（mm） DN | L1 | L2 | D | H | 配无缝钢管 | 25 | 80 | 115 | 110 | 430 | Ф32*3.5 | 40 | 106 | 145 | 150 | 475 | Ф49*4.5 | 50 | 106 | 145 | 160 | 485 | Ф60*5 | 80 | 106 | 155 | 205 | 520 | Ф91*5.5 | 100 | 106 | 155 | 235 | 550 | Ф111*5.5 | 125 | 140 | 190 | 250 | 570 | Ф134*7 | 150 | 153 | 205 | 280 | 600 | Ф163*6.5 | 200 | 173 | 230 | 340 | 660 | Ф212*6 | 250 | 183 | 250 | 390 | 710 | Ф262*6 | 300 | 185 | 250 | 450 | 760 | Ф327*13.5 |
脱硫烟气流量计应用场合n 公用工程—电、气、水处理的监控 管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气 n 石油与天然气工业 能量交换；填井气回收；燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控 n 电力行业 燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量。 n 化学行业 烟气循环检测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量；电池工厂各种气体流量测量 n 冶金行业 钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制 n 纸浆与造纸行业 废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量 n 食品及医药行业 加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气、废气、过程控制 n 环保 沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量 n 其他行业 工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制 脱硫烟气流量计工作原理：

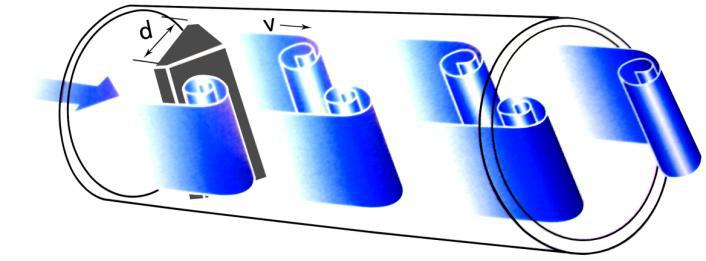

图1卡门涡街工作原理图
LUGB脱硫烟气流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。在一定雷诺数范围内（2×104～7×106），旋涡所产生的频率f与介质的平均速度V及旋涡发生体的迎流面宽度d之间有下列关系： f＝St 式中St为斯劳哈尔数，它是无量纲常数，当ReD=2×104～7×106时约为0.15～0.22，通过压电元件检测出旋涡产生的频率f，就可计算出平均流速V，从而确定管道内的体积流量：QV = A*V，,其中A为管道横截面积。 脱硫烟气流量计功能类型电压脉冲 — 与常规显示仪配套,高电平≥ 5V低电平<1V，宽度250us脉冲。 电池供电 — 使用一节1号锂电池 温压补偿 — 配PT100和压变测量压缩空气标方或水蒸汽质量流量 现场显示 － LCD现场显示瞬时流量、累计流量。 4～20mA— 输出电流模拟量 HART — 带有HART接口,符合Hart specification规范 RS485 — 带有RS485电平Modbus接口,符合ModBus规范 Profibus— 带有Profibus现场总线接口,符合Profibus V1规范

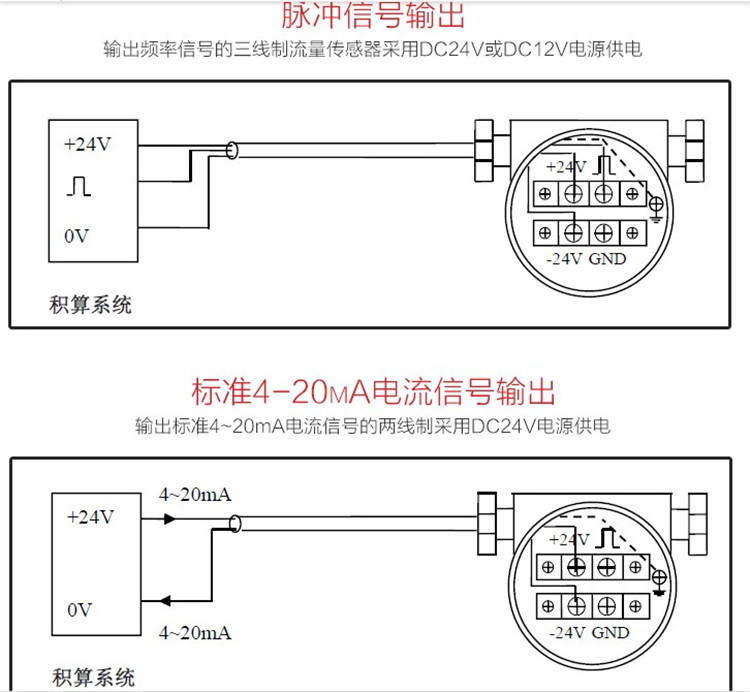

 脱硫烟气流量计全中文显示电子表头流量计参数设定和接线方法 一、参数设置 1.1工作状态下显示方法(见下图) OK 瞬时 0.000m3/h 00000000.123 m3 |
1.1.1累积流量（体积总量）保留三位小数，整数位8位溢出后自动清零； 1.1.2瞬时流量为体积流量（m3/h），z多可保留3位小数，显示z大值为9999999； 1.1.3温度示值显示范围为-50~+300℃，如果超出此范围，提示行提示OV（参数超范围），同时内部调用设定温度值进行补偿，并提示ST（内设温度补偿）； 1.1.4压力显示值保留两位小数，显示范围为0~99.999MPa，如果超出此范围，提示行提示OV（参数超范围），同时内部调用设定压力值进行补偿，并提示SP（内设压力补偿）。 1.1.5仪表正常工作时，提示OK，如果出现错误时，则提示ERR，并有相应的错误提示符号。 1.1.6显示参数切换 脱硫烟气流量计技术参数执行标准 | 热烟气流量计（JJG1029-2007） | 公称通径（mm） | 200、250、300、350、400、450、500、600、800、1000、1200、1500 | 公称压力（MPa） | 1.6MPa、2.5MPa | 精度等级 | 液体：±2.5%
气体或蒸汽：±2.5% | 量程比 | 1:10、1:15、1:20 | 传感器材质 | 304不锈钢、316（L）不锈钢等 | 使用条件 | 介质温度：-40℃～+250℃
环境温度：-20℃～+60℃
相对湿度：5%～90%
大气压力：86KPa～106KPa | 信号输出功能 | 脉冲信号、4～20mA信号 | 通讯输出功能 | RS485通讯、HART协议等 | 工作电源 | - 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
- 内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
| 信号线接口 | 防爆型：内螺纹M20×1.5 | 防爆等级 | ExiaⅡCT5或ExdⅡBT6 | 防护等级 | IP65或更高（可订制） |
| 公称通径（mm） | 测量范围（m³/h） | 公称通径（mm） | 测量范围（m³/h） | 液体 | 气体 | 液体 | 气体 | 200 | 70-700 | 600-6000 | 500 | 450-4500 | 4200-42000 | 250 | 110-1100 | 1060-10600 | 600 | 600-6000 | 6100-61000 | 300 | 180-1800 | 1500-15000 | 800 | 800-8000 | 11000-110000 | 350 | 210-2100 | 2000-20000 | 1000 | 1200-12000 | 17000-170000 | 400 | 270-2700 | 2700-27000 | 1200 | 1800-18000 | 24000-240000 | 450 | 350-3500 | 3300-33000 | 1500 | 2600-26000 | 38000-3800 |
脱硫烟气流量计主要技术性能： ■仪表口径（mm）：15、20、25、40、50、65、80、100、125、150、200、250、300 ■测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）、殊型的可以测量耐腐蚀性介质。 ■精度（准确度、准确度）：液体：±1.0％，蒸汽或气体：±1.0％、±1.5％ ■量程比：1：10；1：15；1:20 ■传感器材质：304不锈钢、316（L）不锈钢等 ■使用条件： 介质温度：-1O℃ ～ +250℃、+250℃ ～ +320℃，环境温度：-30℃ ～+60℃ ■供电电源：直流供电电压24V，现场显示型采用3.6V锂电池供电。 ■输出信号：脉冲信号、4—20mA模拟信号。 ■通讯接口：RS485通讯输出、HART协议等。 ■防爆型号: EXdⅡCT6Gb 流量范围及工作压力： 1、一般液体和普通气体所对应的工况流量范围
各规格流量计在测量饱和蒸汽时所对应的流量范围
（单位：kg/h）
过热蒸汽密度表（单位：kg/m3）
仪表选型（涡街流量计）
公称通径 （mm） | 测量范围（m³/h） | 公称通径 （mm） | 测量范围（m³/h） | 液体 | 气体 | 液体 | 气体 | 200 | 70—700 | 600—6000 | 500 | 450—4500 | 4200—42000 | 250 | 110—1100 | 1060—10600 | 600 | 600—6000 | 4200—42000 | 300 | 180—1800 | 1500—15000 | 800 | 800—8000 | 11000—110000 | 350 | 210—2100 | 2000—20000 | 1000 | 1200—12000 | 17000—170000 | 400 | 270—2700 | 2700—27000 | 1200 | 1800—18000 | 2400—240000 | 450 | 350—3500 | 3300—33000 | 1500 | 2600—26000 | 38000—380000 |
脱硫烟气流量计选型：
代号 | 通径 | 流量范围㎡/h | LUGB-25 | DN25 | 1~12（液体） | 10～100（气体） | | LUGB-32 | DN32 | 1.5~23（液体） | 15~150（气体） | LUGB-40 | DN40 | 2.4~32（液体） | 22.6~150（气体） | LUGB-50 | DN50 | 4~50（液体） | 35~350（气体） | LUGB-65 | DN65 | 6.3~184（液体） | 60～600（气体） | LUGB-80 | DN80 | 10~130（液体） | 90~900（气体） | 注：1.查看表3 | LUGB-100 | DN100 | 20~200（液体） | 140~1400（气体） | 2.DN250～DN600可按客户要求订货 | LUGB-125 | DN125 | 31~310（液体） | 220～1450（气体） | 3.DN300以上口径推荐使用插入式流量计可定制 | LUGB-150 | DN150 | 45~450（液体） | 300~3000（气体） | LUGB-200 | DN200 | 80~800（液体） | 550~5500（气体） | | LUGB-250 | DN250 | 150~1500（液体） | 880～8800（气体） | LUGB-300 | DN300 | 200~2000（液体） | 1300～13000（气体） | LUGB-300 | DN300 | 100~1500（液体） | 1560～15600（气体） | LUGB-400 | DN400 | 180~3000（液体） | 2750～27000（气体） | LUGB-500 | DN500 | 300~4500（液体） | 4300～43000（气体） | LUGB-600 | DN600 | 450~6500（液体） | 6100～61000（气体） | LUGB-800 | DN800 | 750~10000（液体） | 11000～110000（气体） | LUGB-1000 | DN1000 | 1200~1700（液体） | 17000～170000（气体） | | 代号 | 功能1 | N | 无温压补偿 | Y | 有温压补偿 | | 代号 | 输出型号 | F1 | 4-20mA输出（二线制） | F2 | 4-20mA输出（三线制） | F3 | RS485通讯接口 | F4 | 频率输出 | | 代号 | 被测介质 | J1 | 液体 | J2 | 气体 | J3 | 蒸汽 | | 代号 | 连接方式 | L1 | 法兰卡装式 | L2 | 法兰连接式 | L3 | 插入式 | | 代号 | 功能2 | E1 | 1.0级 | E2 | 1.5级 | T1 | 常温 | T2 | 高温 | T3 | 蒸汽 | P1 | 1.6MPa | P2 | 2.5MPa | P3 | 4.0MPa | D1 | 内部3.6V供电 | D2 | DC24V供电 | B1 | 不锈钢 | B2 | 碳钢 |
脱硫烟气流量计安装要求： 1、可安装在室内或室外。如安装在地井里，且有水淹的可能，应选择潜水型传感器或变送器。 2、管道上可以水平，垂直或倾斜安装，但当测量液体时，管道内必须充满液体。因此在垂直或倾斜管道上安装流量计，液体的流动方向应自下向上。 3、上游侧和下游侧应留有较长的直管段，要求的上下游直管段长度随管道状况不同而异。涡街流量计的上游应尽量避免安装调节阀或半开阀门，应将调节阀或半开阀门安装在流量计下游5D以后。 4、安装管道内径必须与流量计内径*，否则必须变径。 5、在设计管道时，传感器或变送器的上端z少应留500mm的空间，以方便调试和检修。 |
