汽油管道流量表价格详细资料： 优质供应商 金湖铭宇自控设备有限公司 服务至上 质优价廉 * 欢迎广大客户 一、原理 MY-LWGY汽油管道流量表当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
二、汽油管道流量表价格技术参数
汽油管道流量计采用*超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。 | 图3 智能一体化涡轮流量计 | 图4智能一体化涡轮流量计带HART通讯 |
|
|
该类流量计按照供电方式、是否具备远传信号输出可分为LWGY-B型LWGY-C型 LWGY-B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。
三、点 高准确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R； .重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到*的准确度，在贸易结算中是优先选用的流量计； .输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强； .可获得很高的频率信号（3~4kHz），信号分辨力强； .范围度宽，中大口径可达1:20，小口径为1:10； .结构紧凑轻巧，安装维护方便，流通能力大； 适用高压测量，仪表表体上不必开孔，易制成高压型仪表； .型传感器类型多，可根据用户殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等； .可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。 涡轮流量传感器/变送器 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。 该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图 按照不同的输出信号，该类产品可分为LWGY-N型和LWGY-A型 | 图1 基本型传感器/变送器 | 图2 防爆型 传感器/变送器 |
|
|
LWGY-N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米； LWGY-A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。 测量范围及工作压力 仪表口径 （mm） | 正常流量范围 （m3/h） | 扩展流量范围 （m3/h） | 默认安装方式及耐压等级 | 可选安装方式及默认耐压等级 | 制耐压等级 （MPa） | DN4 | 0.04～0.25 | 0.04～0.4 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 | DN6 | 0.1～0.6 | 0.06～0.6 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 | DN10 | 0.2～1.2 | 0.15～1.5 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 | DN15 | 0.6～6 | 0.4～8 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 | DN20 | 0.8～8 | 0.45～9 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 | DN25 | 1～10 | 0.5～10 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 | DN32 | 1.5～15 | 0.8～15 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 | DN40 | 2～20 | 1～20 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 | DN50 | 4～40 | 2～40 | 法兰安装、2.5Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 | DN65 | 7～70 | 4～70 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 | DN80 | 10～100 | 5～100 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 | DN100 | 20～200 | 10～200 | 法兰安装、1.6Mpa | | 4.0、6.3、12、16、25 | DN125 | 25～250 | 13～250 | 法兰安装、1.6Mpa | | 2.5、4.0、6.3、12、16 | DN150 | 30～300 | 15～300 | 法兰安装、1.6Mpa | | 2.5、4.0、6.3、12、16 | DN200 | 80～800 | 40～800 | 法兰安装、1.6Mpa | | 2.5、4.0、6.3、12、16 |
LWGY-C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。 型号和规格代号表 型号 | 规格代号 | 说明 | MY-LWGY | 汽油管道流量表 | | | G | 传感器 | | | Q | 气体 | | | Y | 液体 | 公称通径 | -2 | 2mm(管螺纹G3/8″) | -4 | 4mm(管螺纹G1/2″) | -6 | 6mm(管螺纹G1/2″) | -10 | 10mm(管螺纹G1/2″) | -15 | 15mm(管螺纹G1″) | -25 | 25mm(管螺纹G11/4″) | -40 | 40mm(法兰型) | -50 | 50mm(法兰型) | -80 | 80mm(法兰型) | -100 | 100mm(法兰型) | -150 | 150mm(法兰型) | -200 | 200mm(法兰型或者插入式) | -250 | 250mm(法兰型或者插入式) | -300 | 300mm(法兰型或者插入式) | 精度等级 | A | 精度1％ | B | 精度0.5％ | C | 精度0.2％ | 信号输出 | M | 一体化液晶显示并带4~20mA电流输出 | J | 配套流量积算仪分体显示 | S | 配套流量积算仪分体显示并输出4~20mA | I | 4~20mA电流输出 | T | 一体化液晶显示 | P | 脉冲输出 | 公称压力 | C1 | PN1.6MPa | C2 | PN2.5MPa | C3 | PN4.0MPa | C4 | PN6.3MPa | C5 | PN16MPa | C6 | PN25MPa | C7 | PN40MPa | 防爆要求 | /NE | 不防爆 | /EX | 防爆等级dⅡBT4 | 温度要求 | /NE | 常温 | /HE | 120℃≥高温≥150℃ | 其它要求 | /□ | 在订货时注明 |

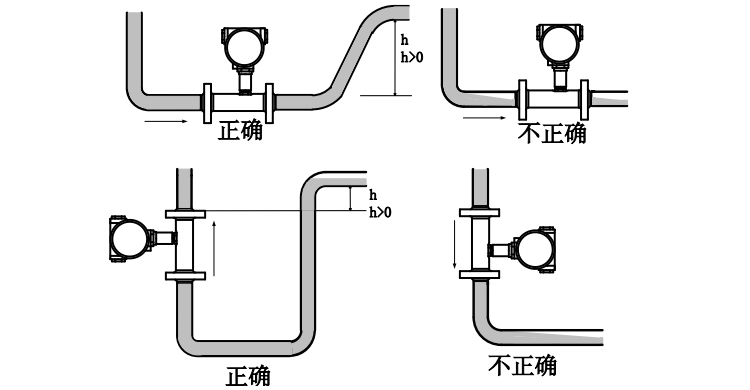

1保证满管 在任何时候，管道必须*充满液体。否则流量显示会受到影响，导致测量误差
2直管段要求
 3避免气泡 如果有气泡进入测量管，流量显示可能会受影响，导致测量误差

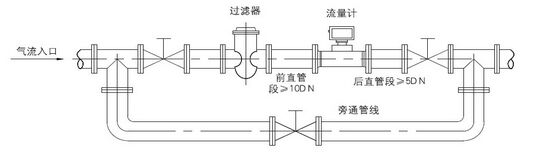

 安装前，管道须吹扫干净。以防残渣铁屑影响流量计的正常运转。 安装前，用微小气流吹动涡轮时，涡轮能转动灵活。并没有无规则的噪音计数器转动正常，无间断卡滞现象。则流量计可安装使用。 流量计安装时法兰和管道法兰中间要加密封垫圈。 流量计前应加装过滤器，气质较脏的场合应加装油过滤器.用户订货前.可同时向我公司订货，严禁过滤器和流量计直接相连。 流量计在安装时前后均应加截至阀门。 法兰盘连接处管道内经处不应该有突起相连接。 流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。 流量计应安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所: 流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合; 流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命: 流量计可水平或垂直安装，流体流动方向应与壳体上标识的方向*在流量计的上游应保证有不小于1ODn的直管段，表后不小于5Dn的直管段。 为了不影响流体正常输送。建议按图2安装旁通管路。在正常使用时必须关闭旁通管道阀门:
 在管道施工时.应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂; 应确保管道与流z计入口和出口的连接同轴并防止垫圈和焊缝突入管道内。否则会扰乱流动剖面; 采用外电源时，流量计必须有可靠接地.但不得与强电系统共用地线:在管道安装或检修时不得把电焊系统的地线与流量计搭接: 管道安装完毕进行密封性试压时，应注意流量计压力传感器所能承受的z高压力《即检定证书上介质z大压力).以免损坏压力传感器 |
